PERC管式鍍膜石墨舟污染異常解決方案
發布時間：2020-06-29 點擊次數：4529
管式鍍膜在硅片表面沉積一層氮化硅減反射膜，增強光的吸收與鈍化作用，鍍膜故障部分存在解決時間比較長，分析困難的情況，本文將介紹管式鍍膜舟污染異常情況，期待與您共同進步。

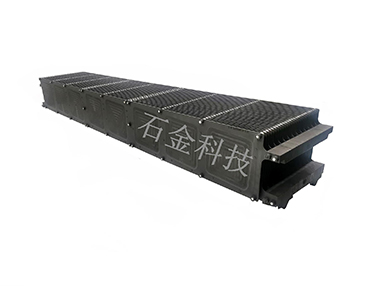

1.1 管式鍍膜5管膜后硅片折射率異常，現場石墨舟被污染，懷疑硅烷流量計實際流量大。
2.1 檢查5管的整管的真空情況，漏氣保壓情況均無異常，但通過現場污染情況以及折射率，流量計控制異?？赡苄暂^大；

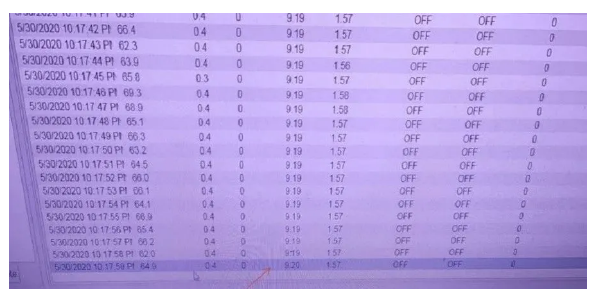

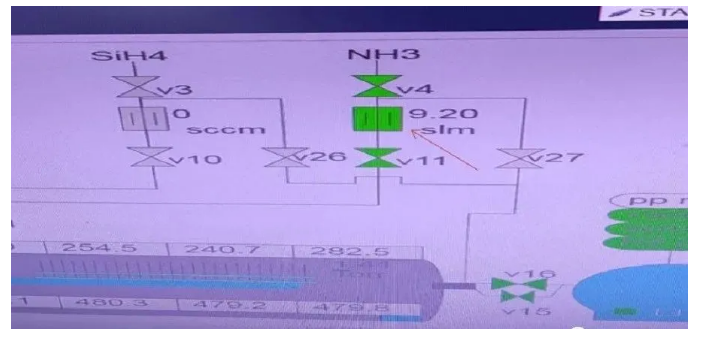

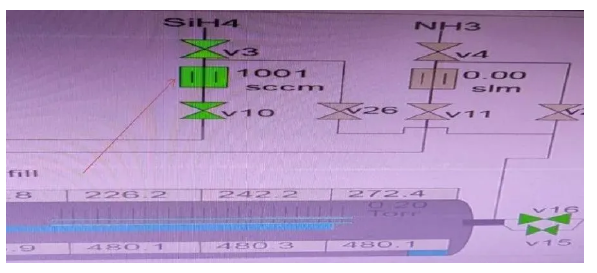

a. 手動測試現用的硅烷流量無異常，懷疑硅烷流量計實際值與顯示值偏大。b. 更換返修的硅烷流量計，手動測試流量計無異常，但在做2-3舟正常工藝后仍出現膜后片子折射率異常，并且蝶閥的開度在工藝步下一舟的開度比前一舟的大。c. 再次更換新的硅烷流量計，氦檢真空管路未發現異常，手動測試流量計無異常，但在做正常工藝2-3舟后出現膜后片子折射率異常，再次測試硅烷流量計發現同樣500sccm的流量，5管的壓力值比其他管明顯上升。a. 調低硅烷流量，懷疑NH3流量計異常，導致實際NH3流量低造成硅烷無法完全反應造成。b. 更換返修的氨氣流量計，手動測試氨氣流量、壓力都正常，但在做2-3舟正常工藝后仍出現膜后片子折射率異常。c. 再次測試氨氣流量計發現氨氣流量控制不穩，再次更換氨氣流量計，手動測試氨氣流量、壓力都正常。d. 但在做2-3舟正常工藝后仍出現膜后片子折射率異常且蝶閥開度不斷增大，手動測試氨氣流量、壓力都正常，排除氨氣流量計異常。2.4 懷疑主抽內部漏氣、真空不足造成，驗證無異常；a. 更換主抽，懷疑可能真空泵抽真空能力不足造成，更換返修的真空泵，測試無效。b. 與正常的工藝爐管對調主抽、蝶閥、預抽、壓力計、真空泵，正常工藝2-3舟后仍出現膜后片子折射率異常。c. 通過對調排除了主抽、蝶閥、預抽、壓力計、真空泵。
2.5 懷疑DPC控制箱、流量計控制信號線異常，驗證無異常；a. 與正常管對調 DPC整個控制箱、硅烷流量計控制線。c. 但做正常工藝，做2-3舟后仍出現膜后片子折射率異常。d. 通過對調排除了DPC控制箱內的控制板，硅烷流量計控制線。
2.6 懷疑硅烷控制氣動閥異常，結果無異常；c. 做正常工藝，但做2-3舟后仍出現膜后片子折射率異常。a. 為測試排除其他因素影響，重新更換3個新的控制硅烷流量計的氣動閥。b. 拆除硅烷手閥以后的管路，發現硅烷流量計進氣管道的一節有很薄的一層氧化物。c. 用氣槍吹掃管路，酒精浸泡管路并用布擦拭管路內部，清理內部臟污。d. 為避免流量計被臟污顆粒再次污染，更換新的硅烷流量計；f. 做正常工藝，膜后片子折射率無異常，工藝恢復正常。
3. 結論總結
3.1針對此次異常故障，存在重復排查情況，硅烷流量計重復更換多次，耗費時間較長；
3.2測試過程中的流量計在初次測試過程中無異常，但在每次試做2-3個工藝循環后出現問題，問題來源管道臟污的關系較大，后期可作為流量異常的參考；
3.3如果故障一時無法判斷，可采取利用排除方法進行硬件更換，來縮小排查范圍，提高問題處理效率；
